如何在较短的时间内获得超声波探伤入门呢
添加时间:2020-03-26

       超声波探伤方法超声波探伤作为无损检测的重要手段,已在工业上得到广泛应用。

目前,在仪器种类,探头类型,探伤方法和自动化水平方面不断创新和发展。

        在超声波探伤中,使用的波形,发射和接收方法,信号显示方式,探头与工件之间耦合的特性,工件的形状和缺陷的类型,以及手段检测缺陷都是不同的。

为此我们需要详细了解超声波探伤相关知识。



一、超声波探伤分类

超声波探伤可根据不同的诱导方法进行分类。

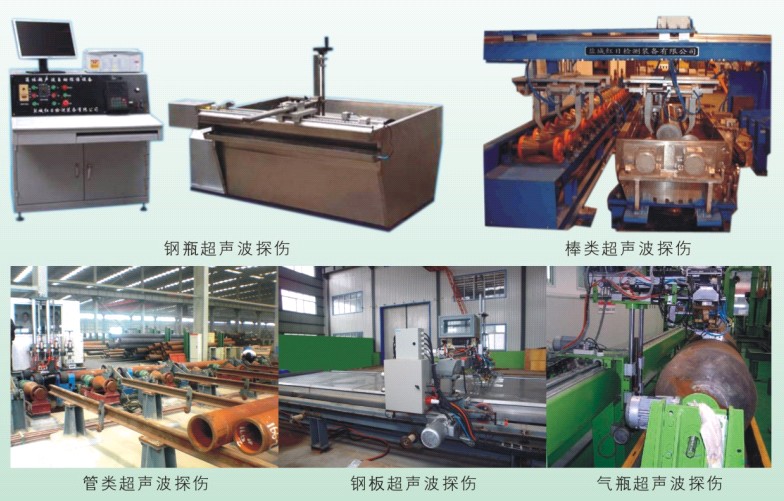

根据自动化程度,可分为自动探伤,半自动探伤,手动探伤;

       根据屏幕上显示缺陷的方式,可分为:显示缺陷深度和反射波的幅度的A型显示,横截面上显示的缺陷的形状和分布为B形显示,C型显示水平部分上的缺陷的形状和分布。以下为常用的金属超声波探伤方法。

脉冲反射法是最广泛使用的超声波探伤方法之一。

它不使用连续波,而是使用一定的持续时间以特定频率发射超声脉冲。

使用示波器显示探伤结果。脉冲发射方法包括两种方法:纵波直探针检测方法和横波斜探针缺陷检测方法。

二、超声波探伤设备
     超声波探伤检测设备和设备包括超声波检测仪,探头,试块,耦合剂等,仪器和探头在超声波检测系统的功能中起着关键作用。

了解其原理,结构和工艺是正确选择测试设备和设备以及有效测试的保证。

1、超声波探伤设备-超声波探伤仪

超声波探伤仪是超声波探伤的主要设备。其主要功能是产生电击并将其应用于传感器(探头)。激发探针在从探针接收探针的同时发射超声波。电信号以某种方式被放大和显示,以获得关于待检查工件中的缺陷的信息。

2、超声波探伤设备-探头

超声波探头是构成超声波检测系统最重要的部件之一。探头的性能直接影响超声的能力和有效性。探头的工作原理,主要性能和结构如下所述。

3、超声波探伤设备-耦合剂

超声波耦合是指超声波在检测表面上的声强传输。声强高,超声波耦合良好。为了改善探头和工件之间的声能传输,在探头和检测表面之间施加的薄层液体称为耦合剂。耦合剂填充探头和工件之间的气隙,允许超声波进入工件,这是使用耦合剂的主要目的。耦合剂还具有减少摩擦的作用。常用的偶联剂是水,甘油,发动机油,变压器油,化学浆料等。

4、超声波探伤设备-试块

测试块是一个带有简单几何人工反射器的样品,根据特定目的设计和制造。测试块,如仪器和探针,是超声波测试中的重要工具。
